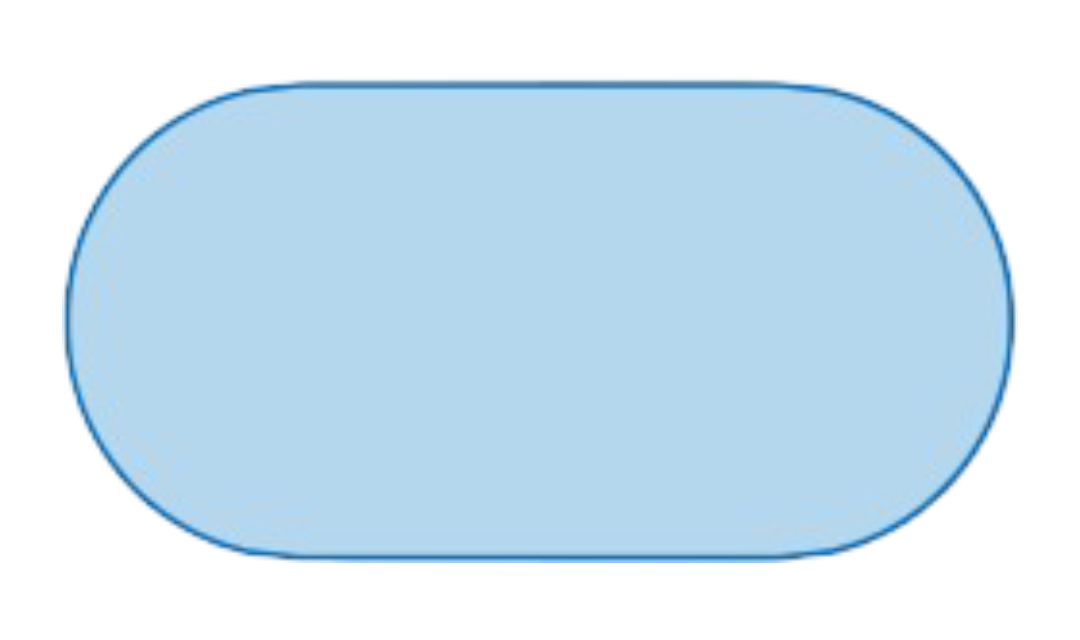

Terminación
Terminación se refiere al inicio o fin de un proceso. Se representa con un símbolo especial: un óvalo (o a veces un rectángulo redondeado), a menudo etiquetado con palabras como "Inicio", "Fin" o "Salida".

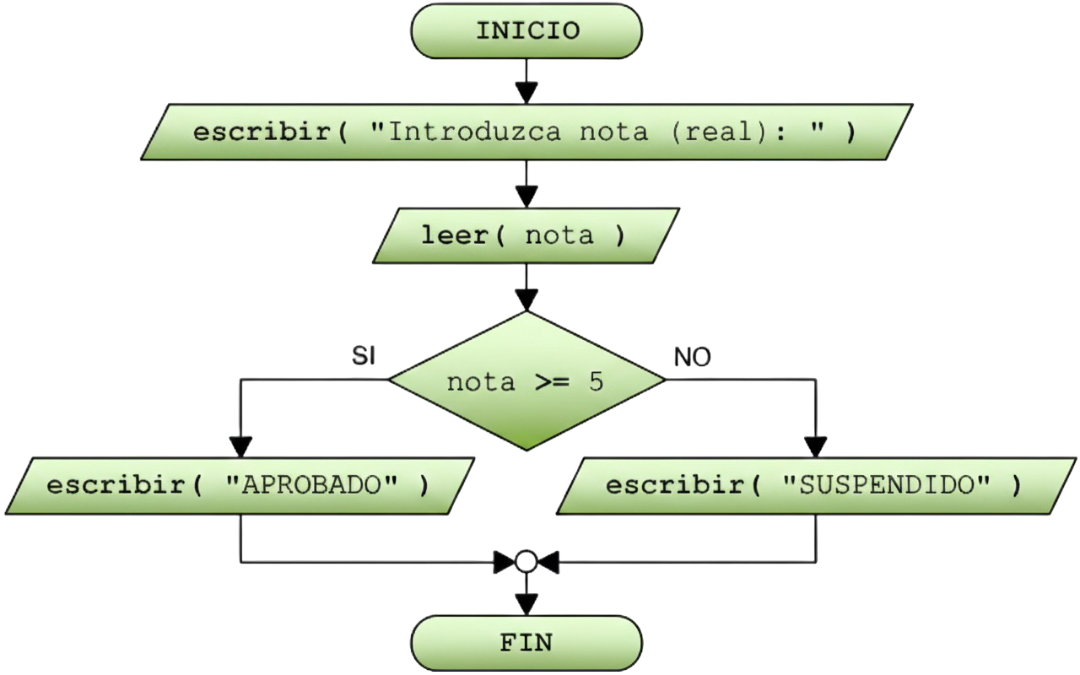

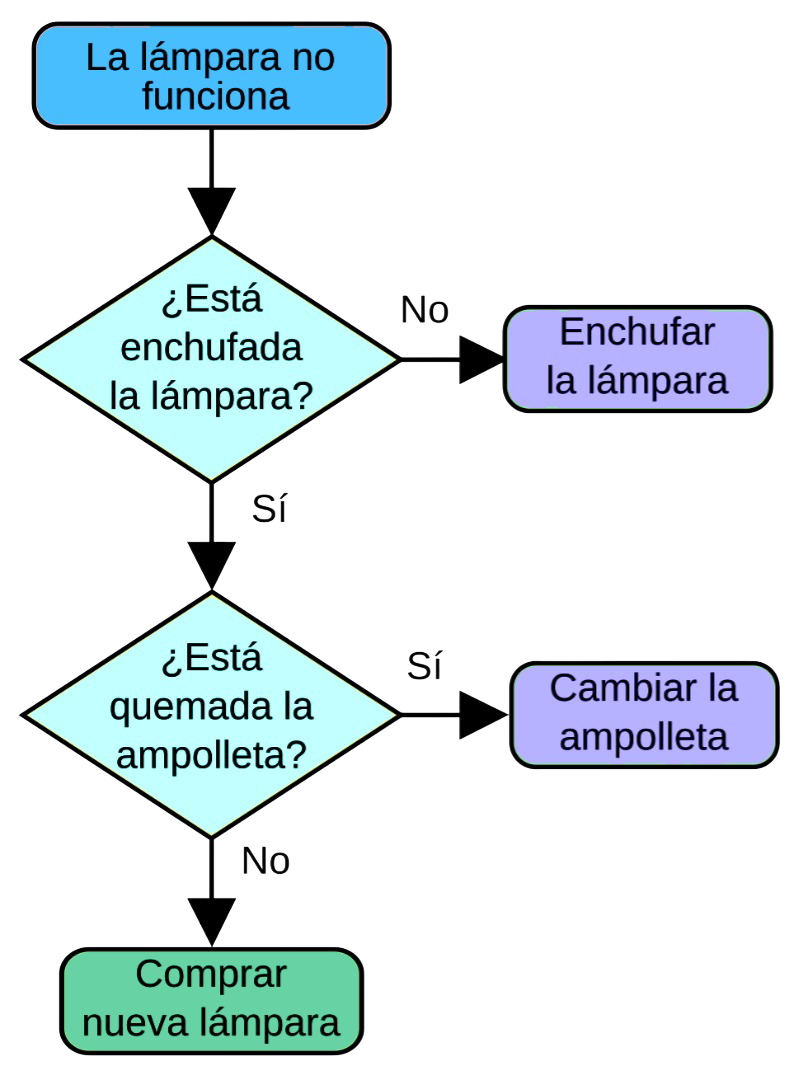

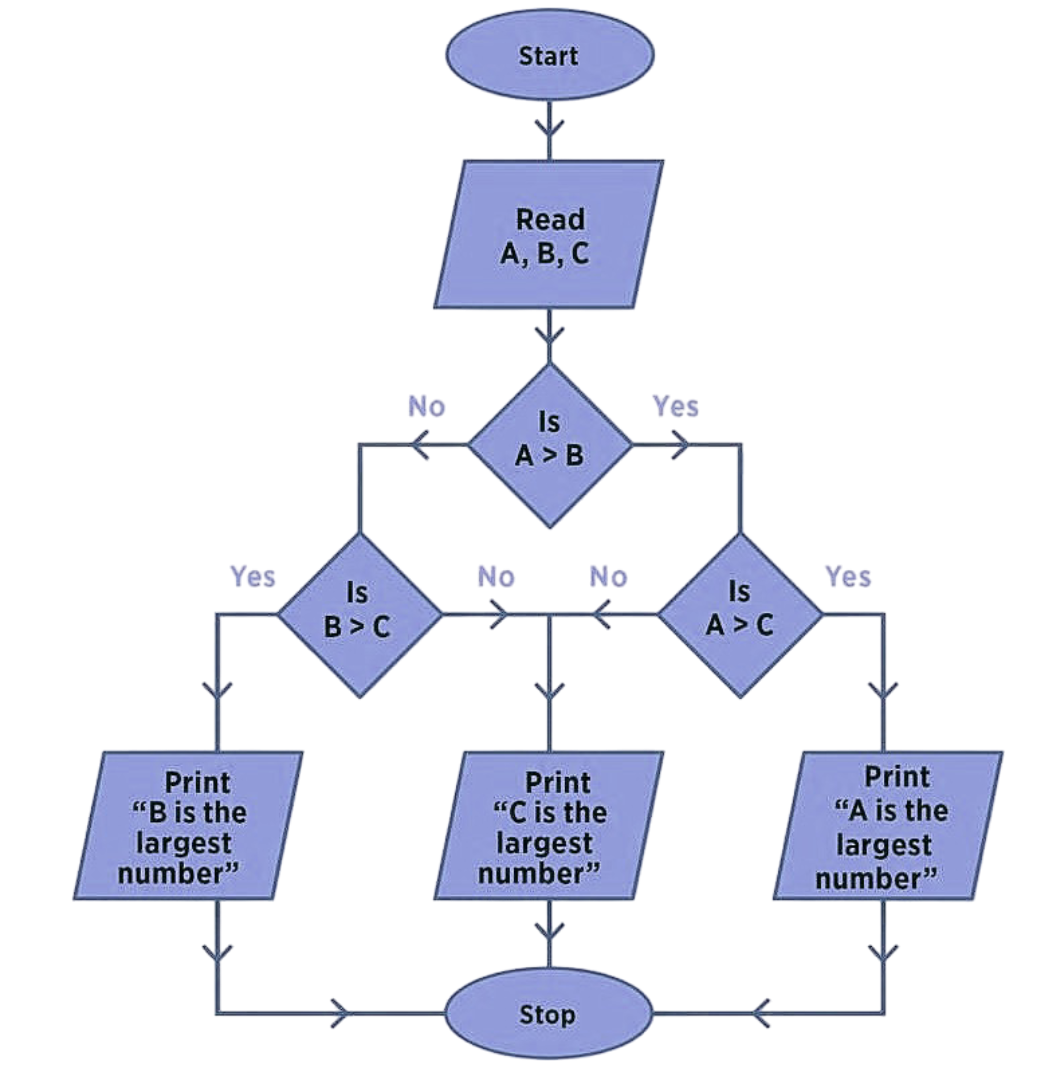

¿Que es un Diagrama de Flujo?
Un diagrama de flujo es la representación gráfica de un algoritmo, proceso o sistema, que utiliza símbolos estandarizados conectados por flechas para mostrar la secuencia lógica de pasos, decisiones y flujos de trabajo. Sirve para simplificar la comprensión de tareas complejas, mejorar la eficiencia y documentar procedimientos en diversos campos como programación, ingeniería y gestión de negocios.
Reglas de un Diagrama de Flujo
-
Sentido de flujo
El diagrama debe leerse de arriba hacia abajo y de izquierda a derecha.
-
Líneas de flujo
Se deben usar líneas rectas, ya sean horizontales o verticales, evitando líneas diagonales.
-
Dirección
Las líneas de flujo deben tener flechas en la punta para indicar la dirección del proceso.
-
Inicio y Fin
Todo diagrama debe tener un inicio y un final claros.
-
No cruzar líneas
Se debe evitar el cruce de líneas; si es necesario, se utilizan conectores para separar el flujo.
-
Decisiones
Solo los símbolos de decisión (rombos) pueden tener más de una línea de salida (por ejemplo, sí/no, verdadero/falso).
-
Conexiones
Las líneas de flujo no deben quedar sin conectar.
-
Texto
El texto dentro de los símbolos debe ser breve, preciso y legible.
-
Uso de símbolos
Se deben usar los símbolos estándar (óvalos para inicio/fin, rectángulos para procesos, rombos para decisiones).
Simbolos de los Diagramas de Flujo

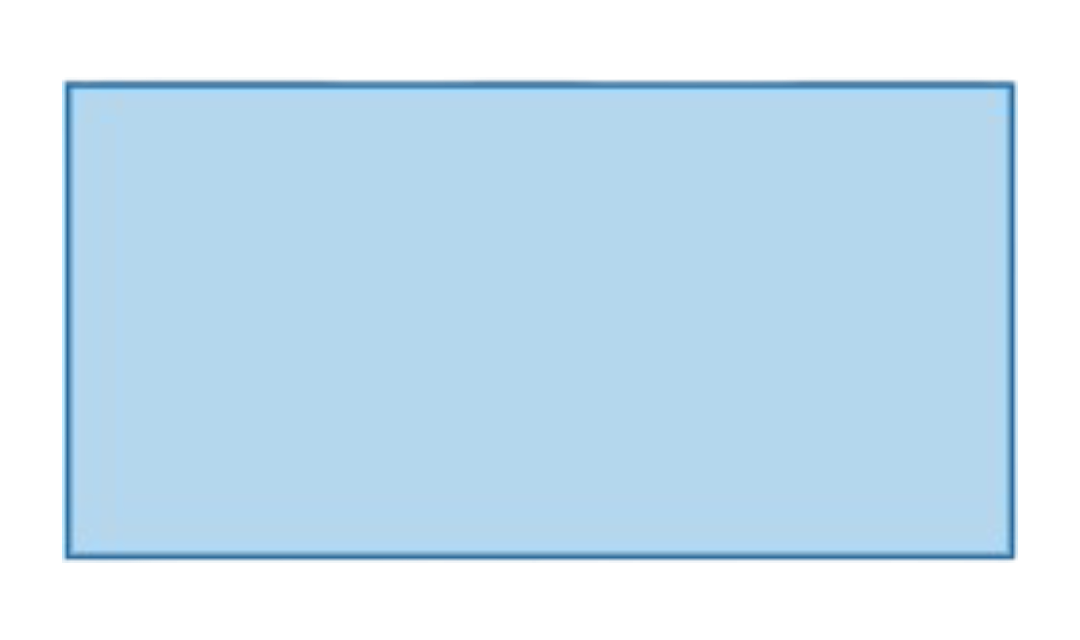

Proceso
Un proceso representa una tarea, acción u operación específica que necesita realizarse. Es uno de los elementos más comunes en los diagramas de flujo y se muestra típicamente como un rectángulo.

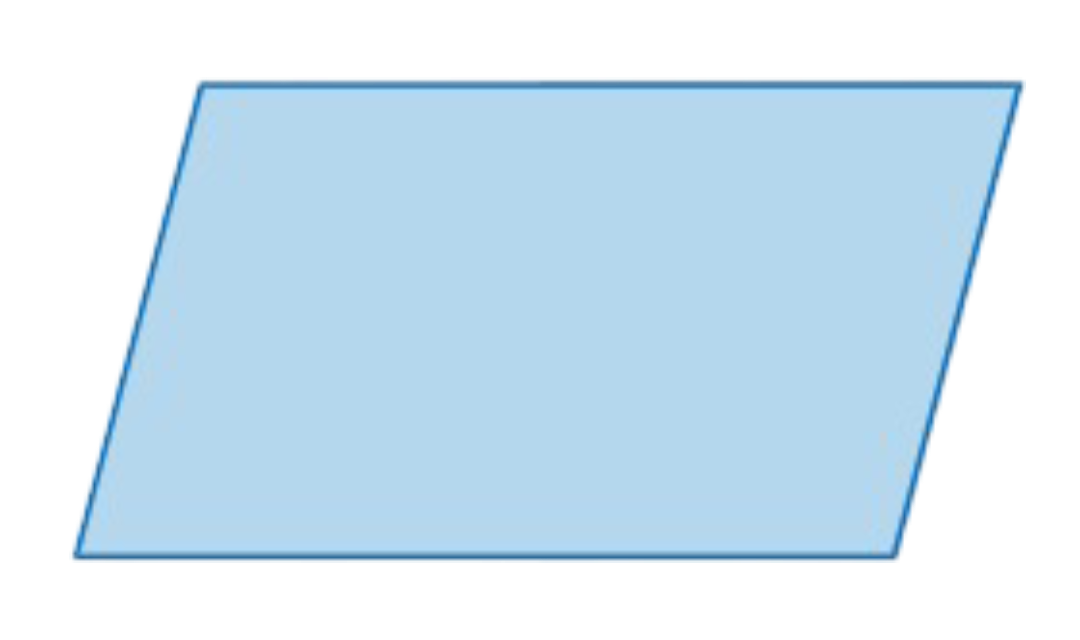

Datos
El símbolo de Datos se utiliza para representar información que se almacena o recupera, típicamente de un archivo, base de datos u otro medio de almacenamiento. Generalmente se dibuja como un rectángulo inclinado.

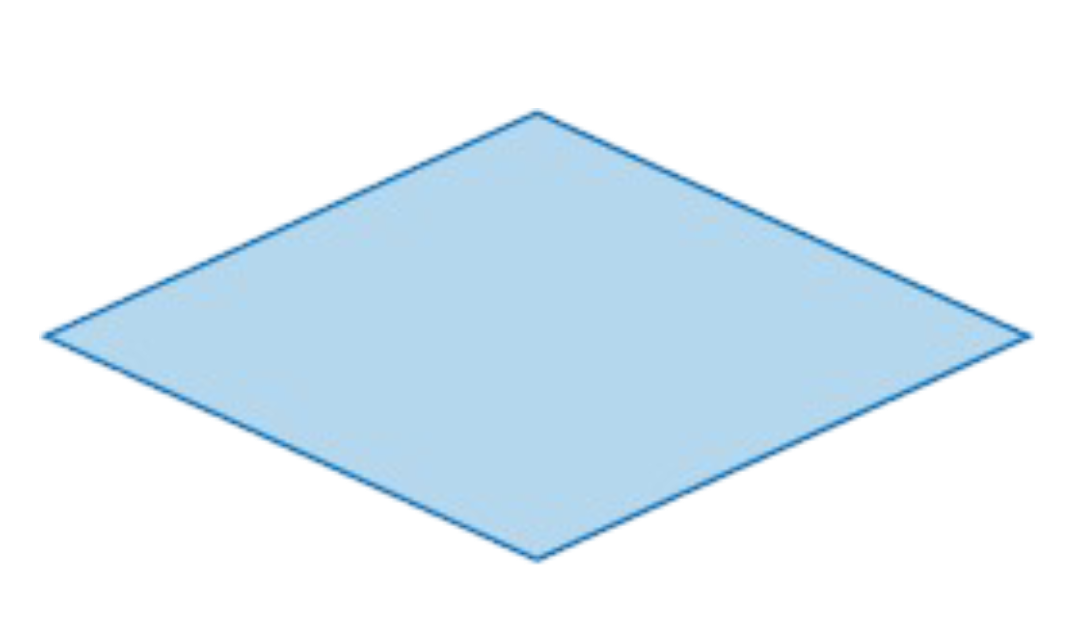

Decisión
Una decisión representa un punto donde se debe tomar una elección, típicamente una pregunta de sí/no o verdadero/falso. Se simboliza con una forma de diamante

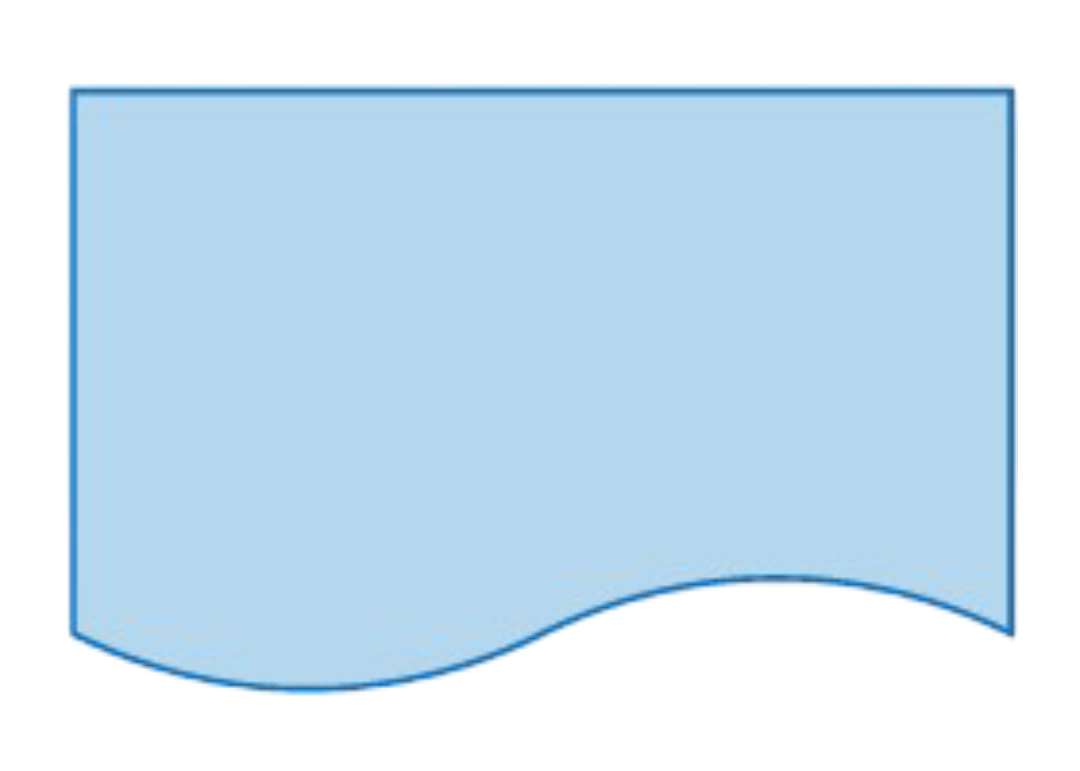

Documento
El símbolo de Documento representa un documento único generado, recibido o utilizado en un proceso. Parece un rectángulo con un borde inferior ondulado (curvado), asemejándose a una hoja de papel.

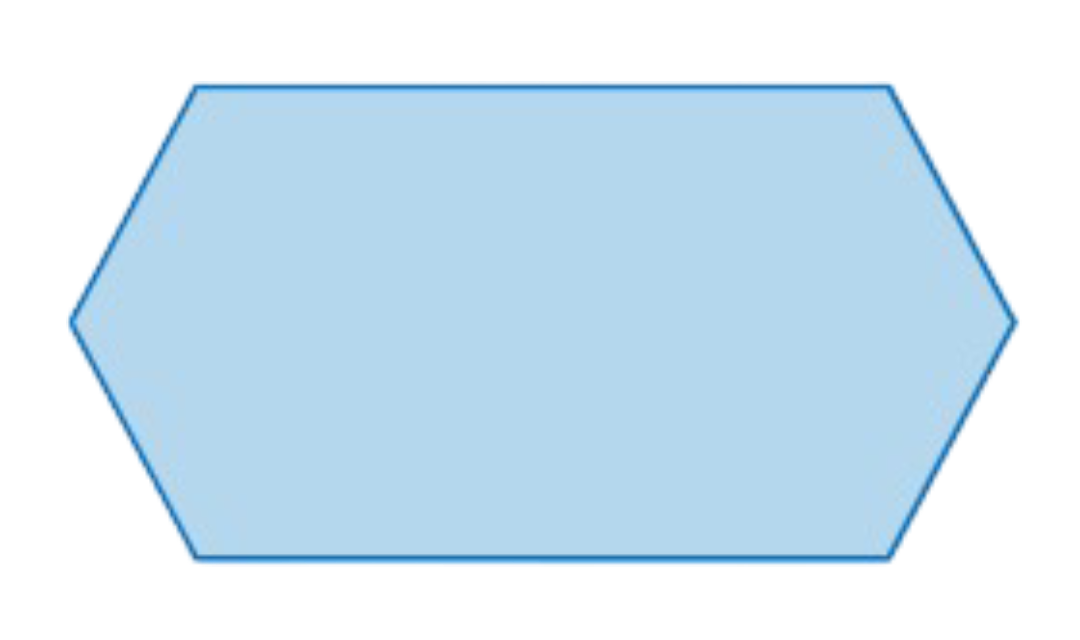

Preparación
Se utiliza para indicar un paso de configuración inicial, ajuste de variables, o preparación antes de que comience el proceso principal.

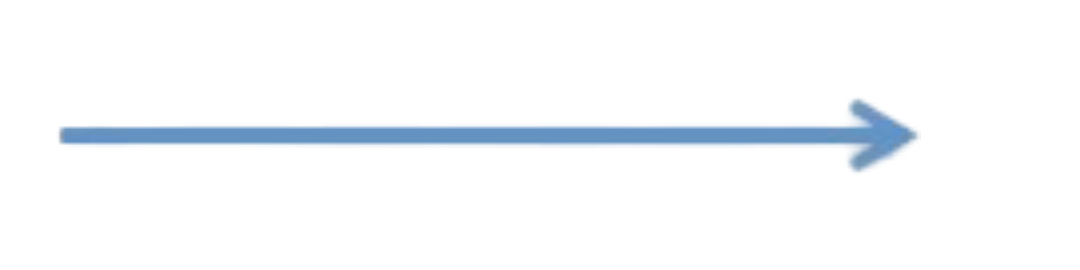

Flecha
Las flechas en los diagramas de flujo juegan un papel crucial: muestran la dirección del flujo, guiando al lector a través del proceso de un paso al siguiente.

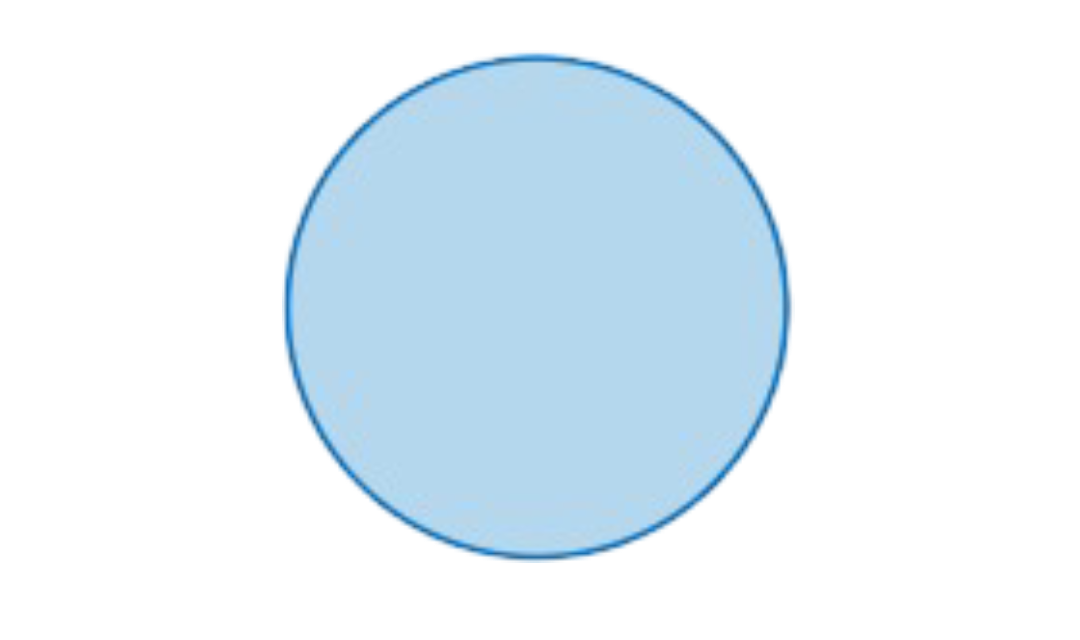

Conector
El símbolo de Conector se utiliza para enlazar diferentes partes de un diagrama de flujo, especialmente cuando el diagrama es demasiado grande para caber en una página. Se representa por un pequeño círculo con una etiqueta dentro.

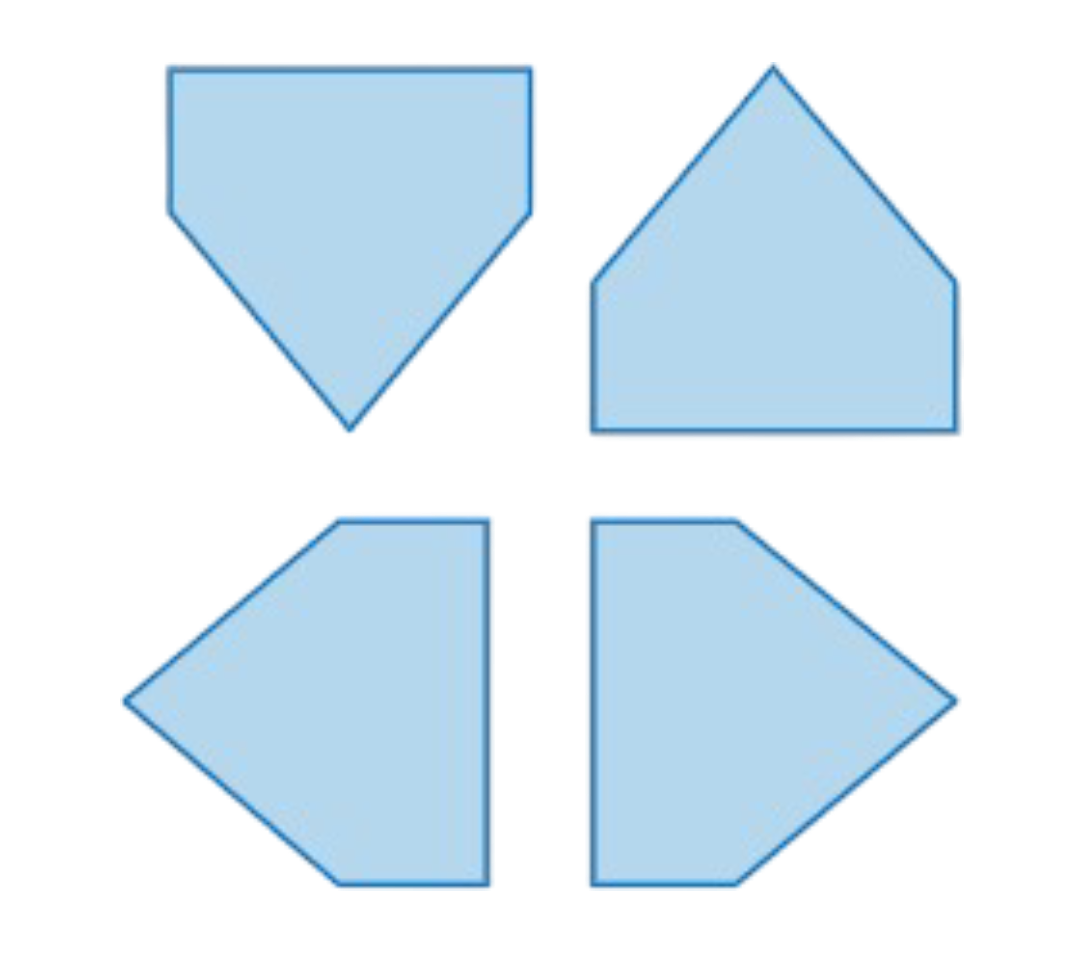

Conector a otra página
El símbolo de Conector Fuera de Página se utiliza para mostrar que el flujo continúa en una página o sección diferente del diagrama de flujo. Tiene forma de pentágono (a veces llamado forma de "home plate").
